aluminium zetwerk 73 woningen in Nijkerk

Voor nieuwbouwwijk “de Boomgaard” in Nijkerk hebben wij aluminium zetwerk voor in totaal 73 woningen vervaardigd. Dit is gepoedercoat in crème wit RAL 9001. Daarbij hebben we de volgende onderdelen gemaakt:

  • gevelkaders rond woningblokken
  • zetwerk bij wolfseind woningen
  • bekleding dakkapellen
  • boeiboorden / overstekken

gevelkaders rond de woningblokken:

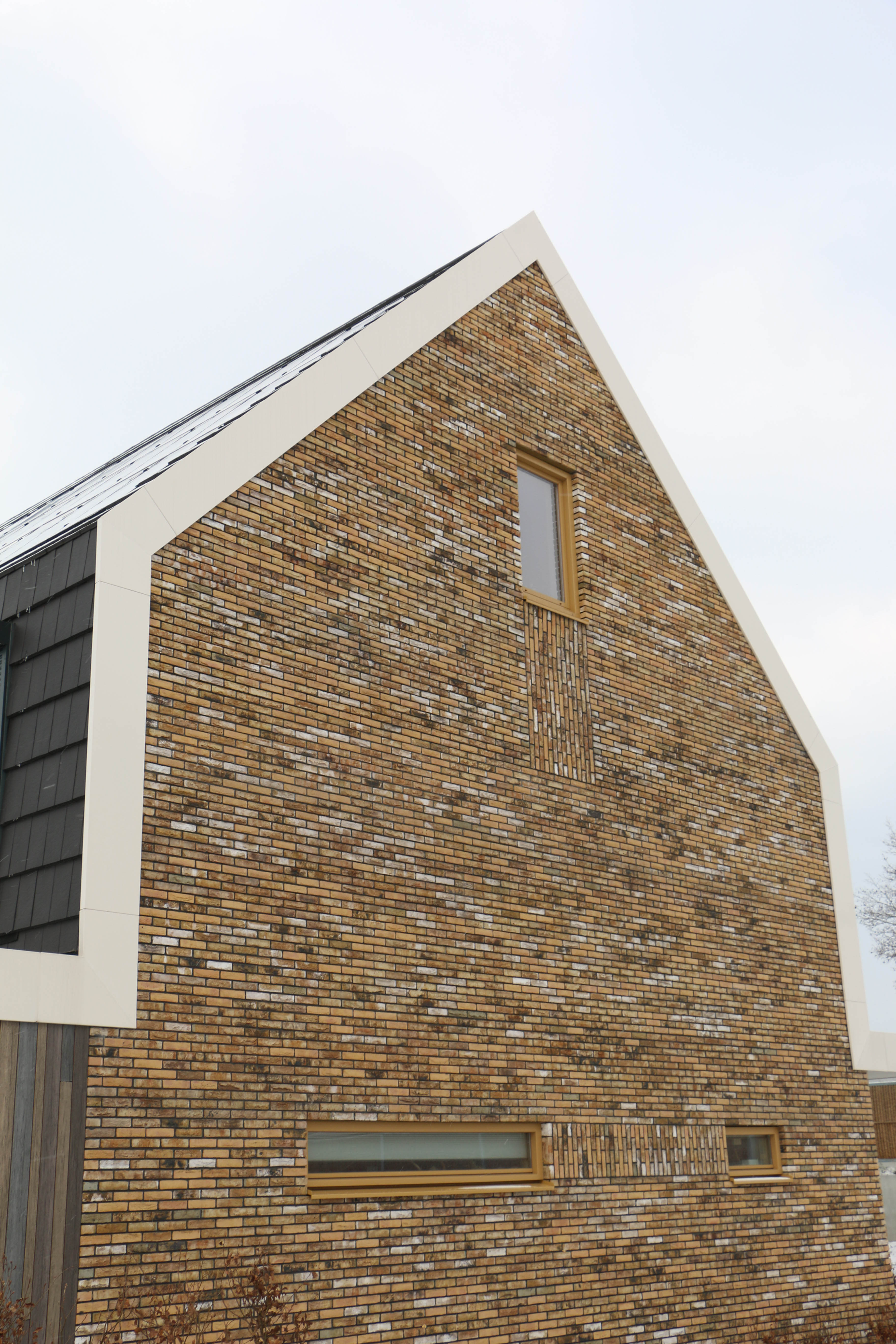

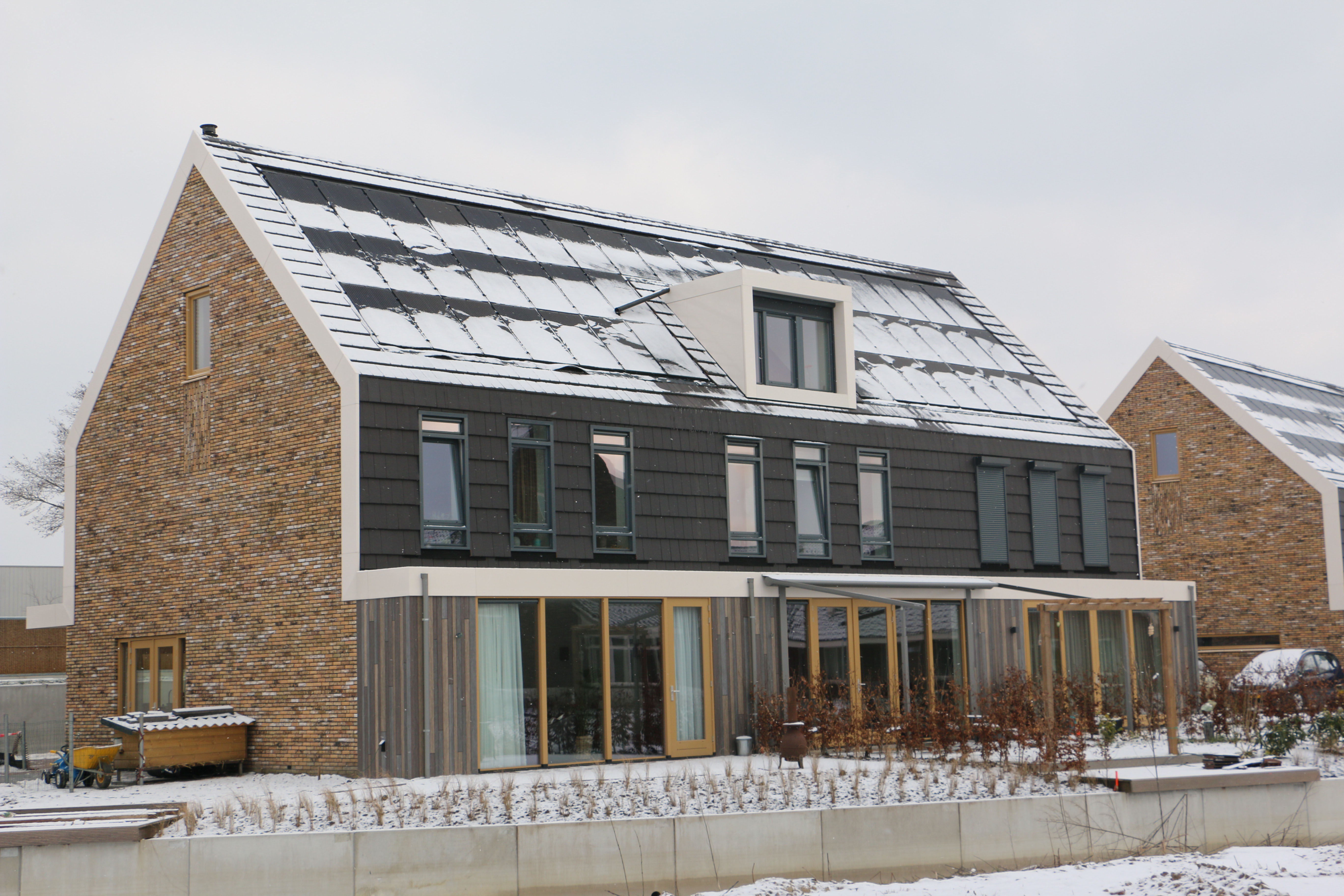

gevelkader blokken 14-15

Dit zetwerk loopt langs de gehele overgang tussen de gevel en het dak bij deze woningblokken.

gevelkader blok 14-15

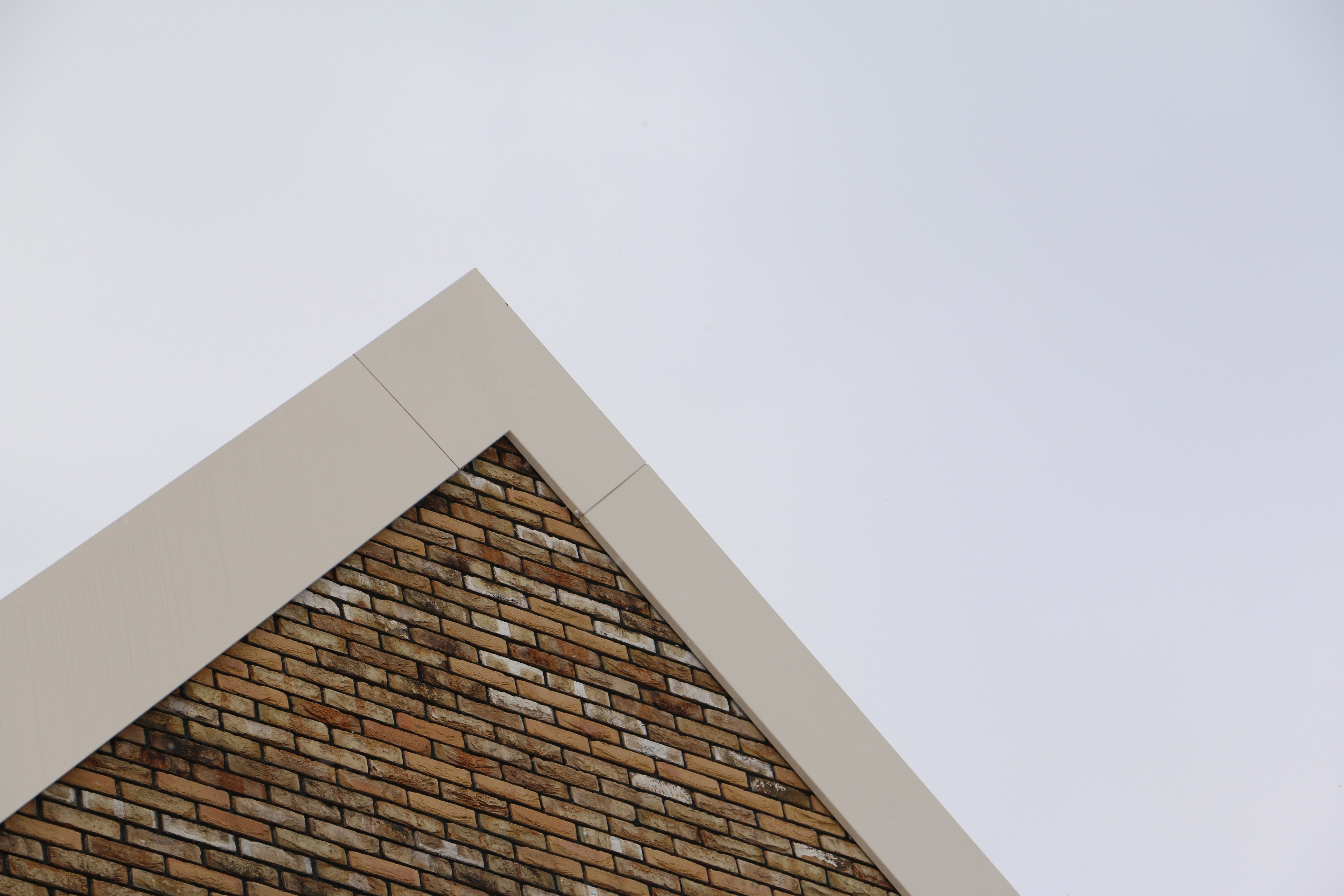

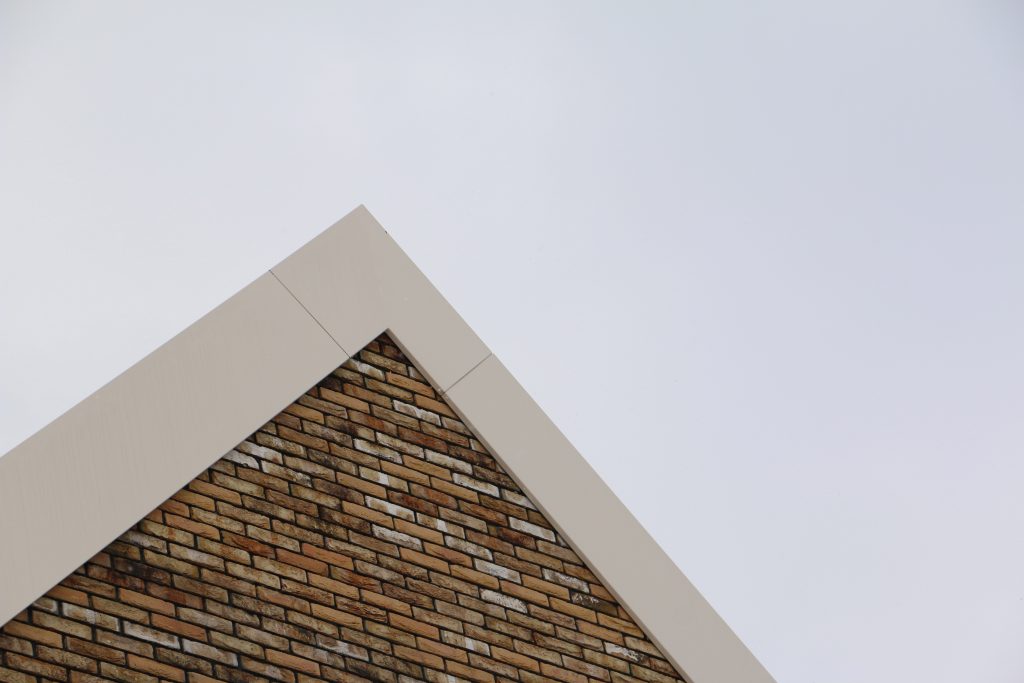

nokstuk blok 14-15

Het nokstuk en de hoekstukken zijn gelast. Tussen de delen zijn koppelstukken gemonteerd. Deze zijn ook gepoedercoat in dezelfde kleur als het zetwerk. Zo is de multiplex ondergrond bij de naden niet meer te zien en zijn de delen onderling goed uitgelijnd.

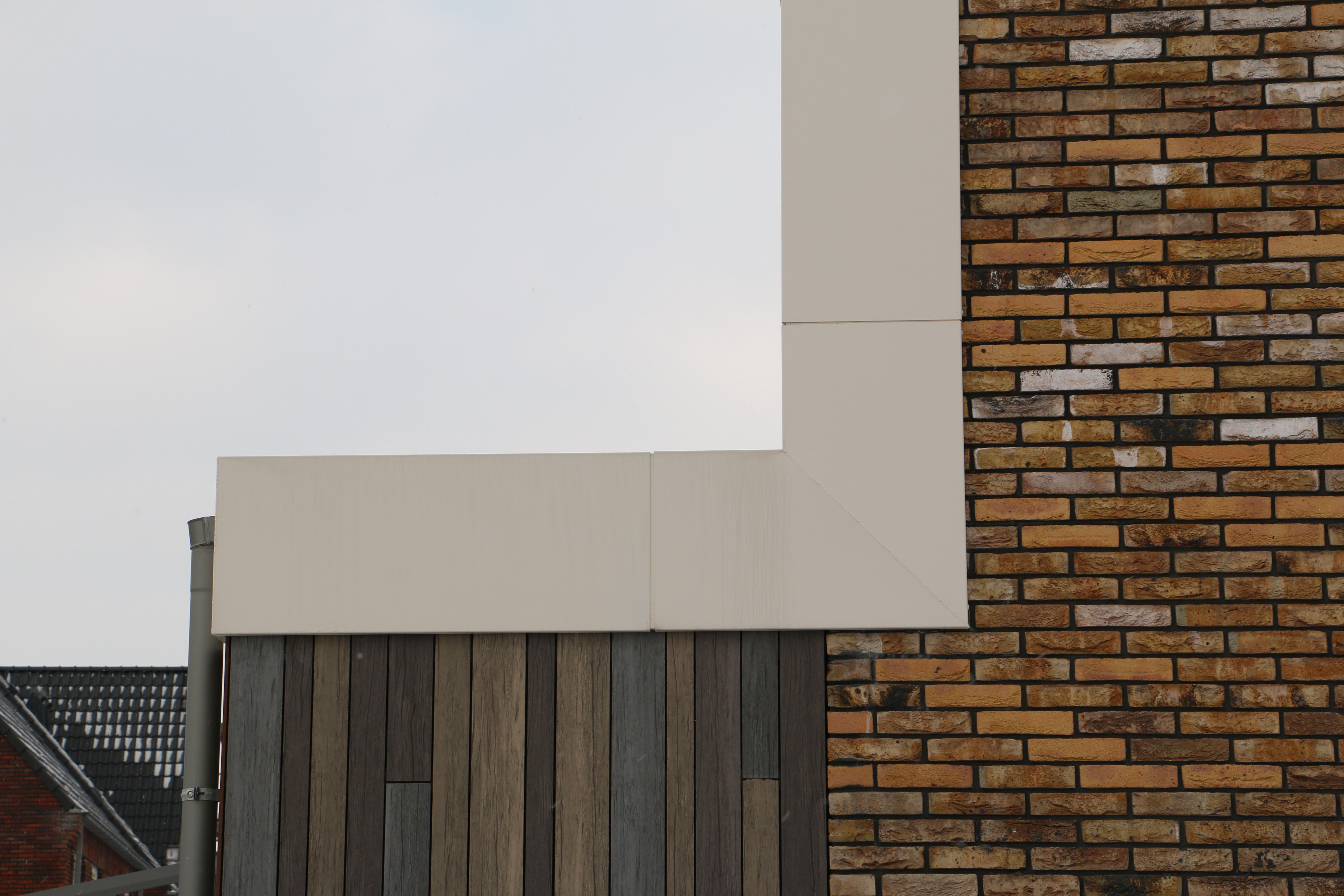

hoekstuk blok 14-15

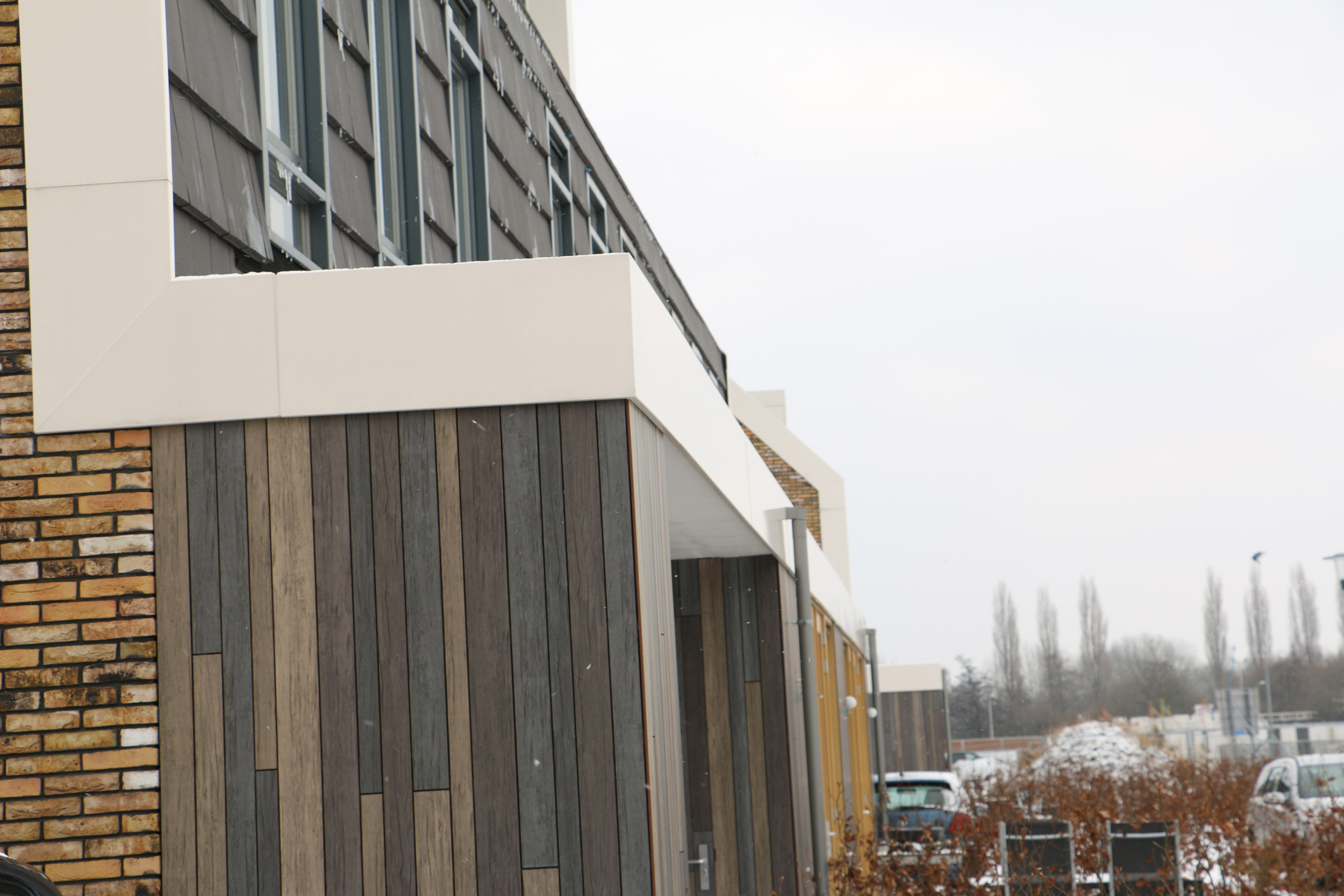

overgang kader boeiboord blok 14-15

Het gevelkader loopt in één lijn in hetzelfde formaat door als boeiboord.

zetwerk wolfseind:

Voor deze woningen met wolfseind (dit is het afgeschuinde gedeelte van een dak aan de uiteinden van de nok) zijn windveren en overstekken gemaakt.

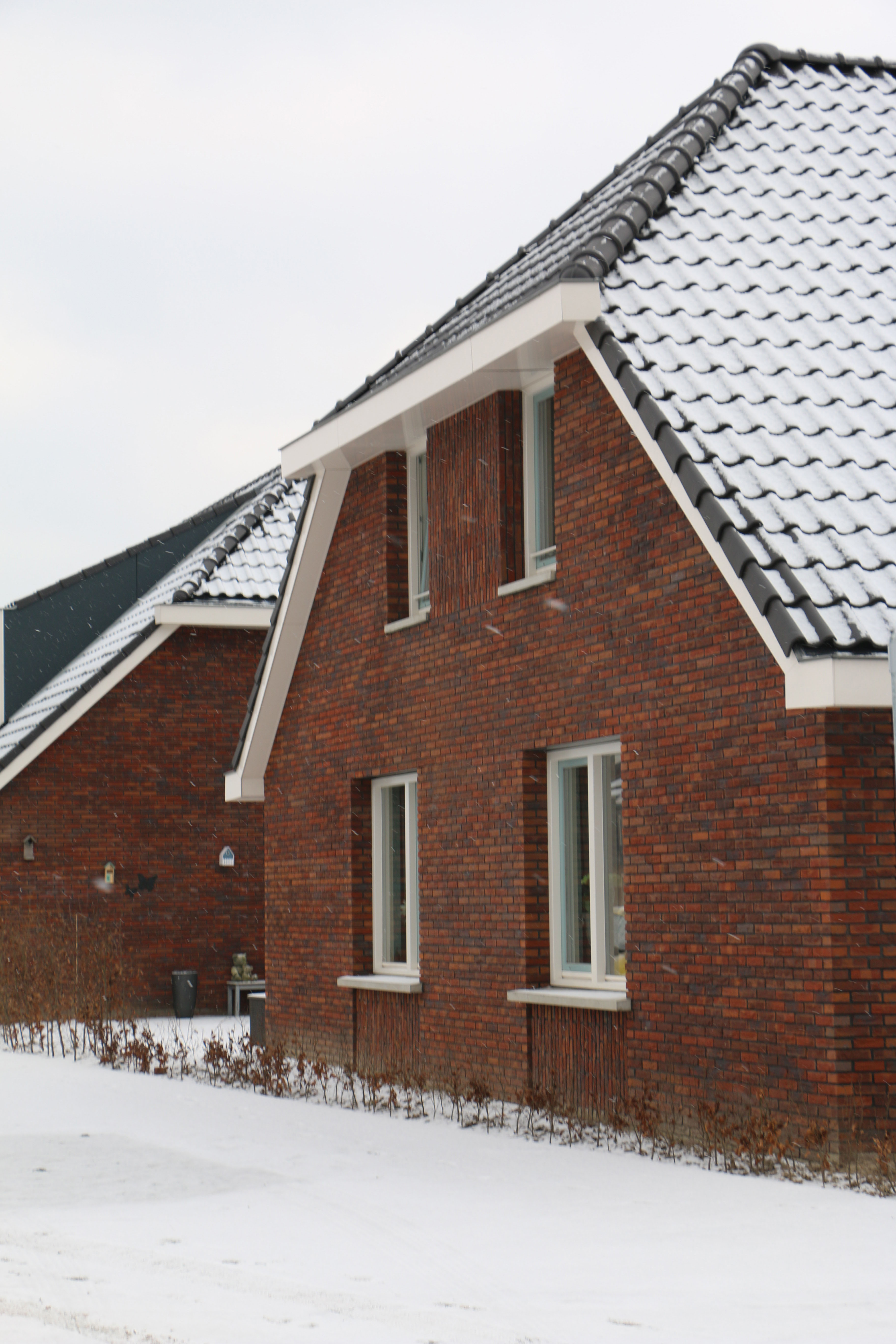

wolfseind voorzijde woning

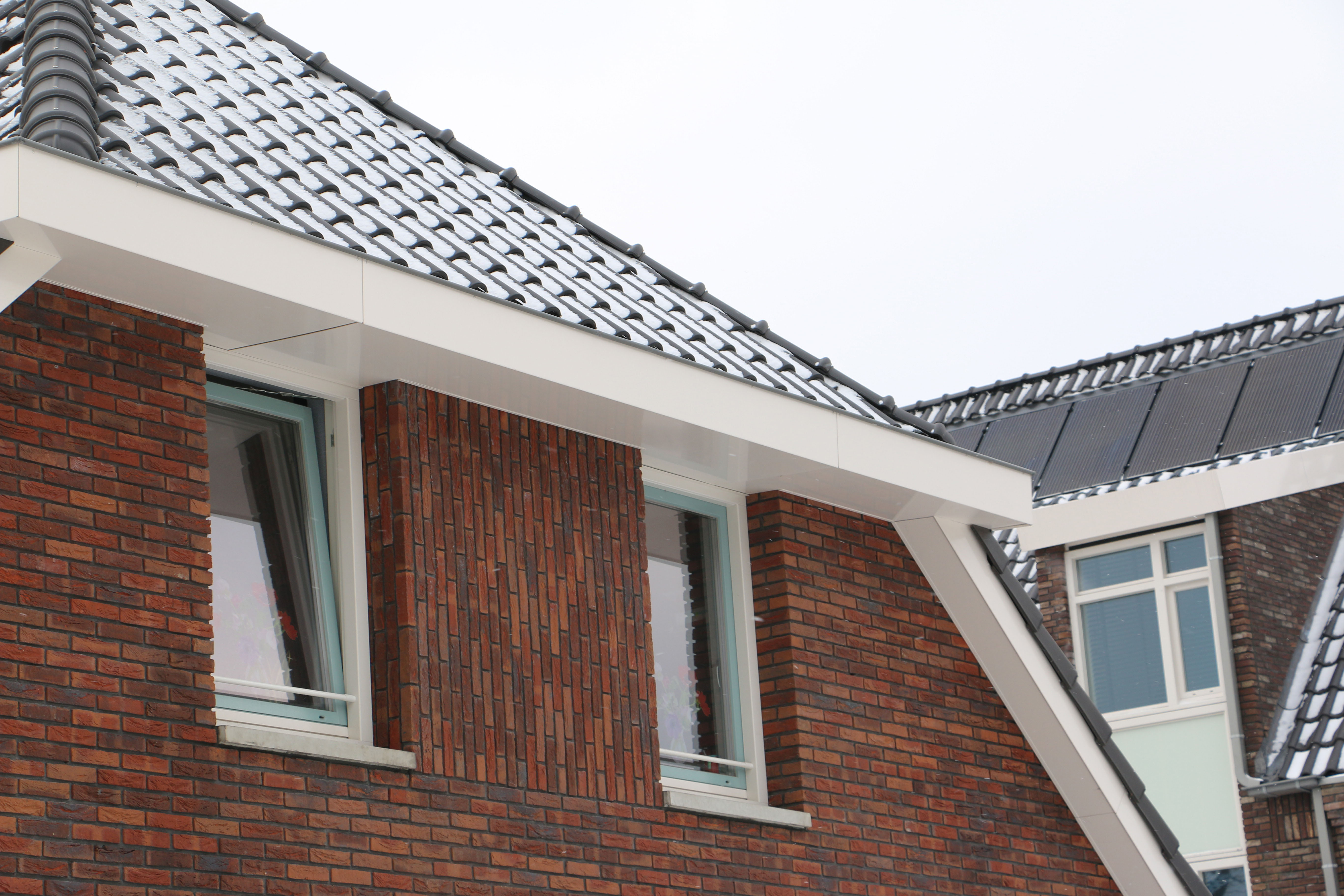

wolfseind detail voorzijde

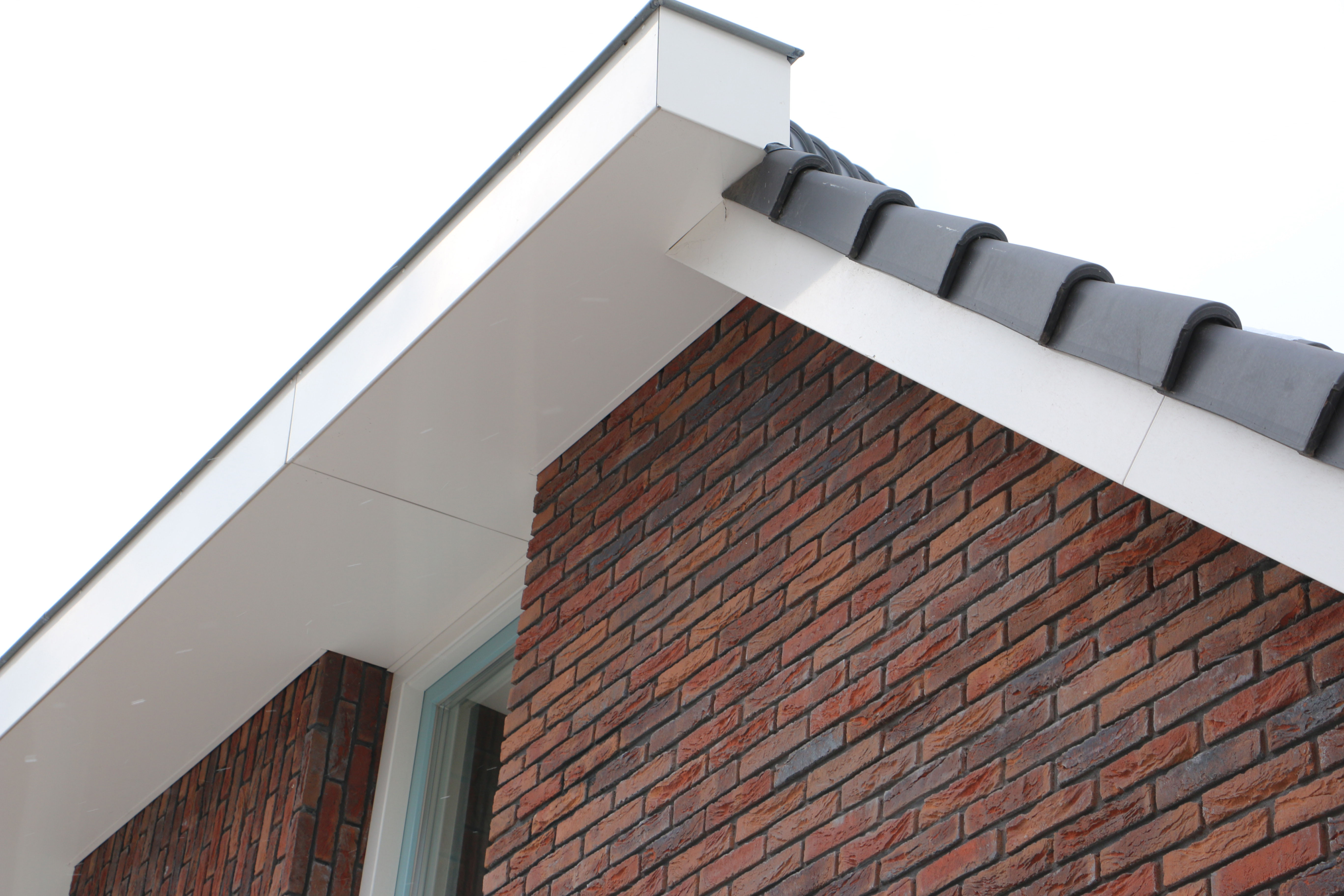

wolfseind detail onderzijde

bekleding dakkapellen:

Deze woonwijk heeft diverse type woningen. De architect heeft per straat andere soorten dakkapellen ontworpen. Deze zijn er met of zonder wangen aan de zijkanten en met of zonder gevelkader aan de voorzijde.

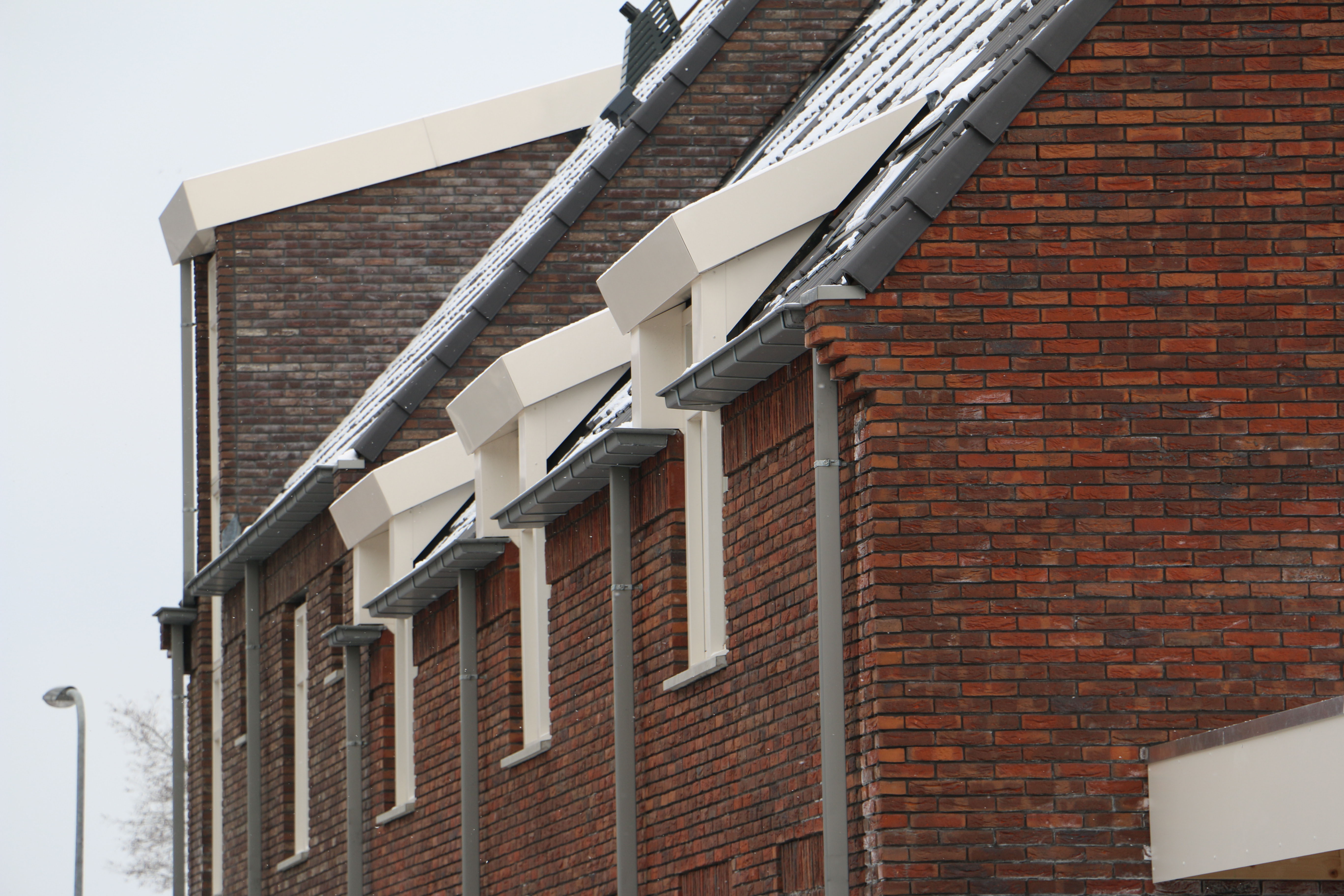

blok 18 dakkapel

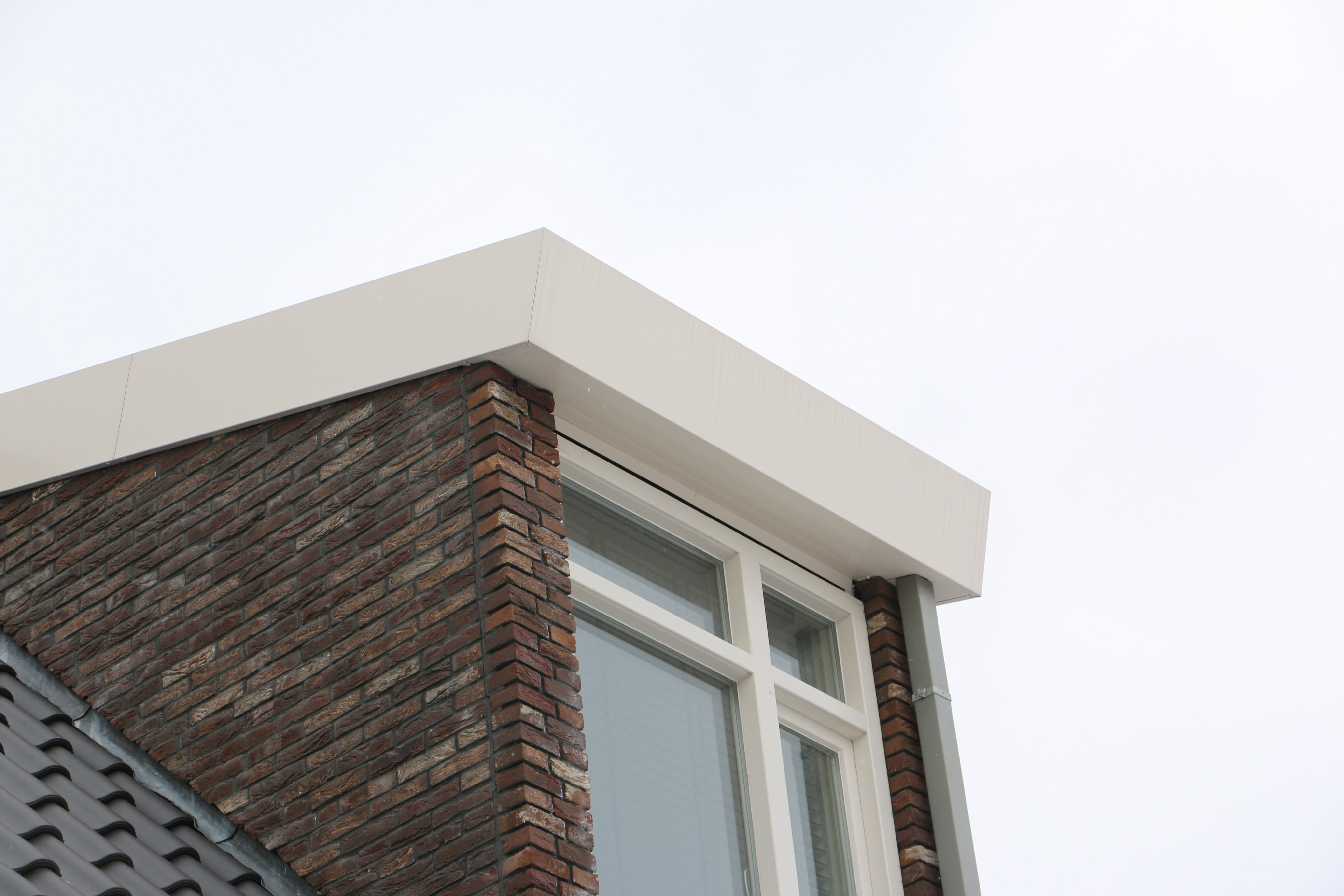

blok 18 dakkapel detail

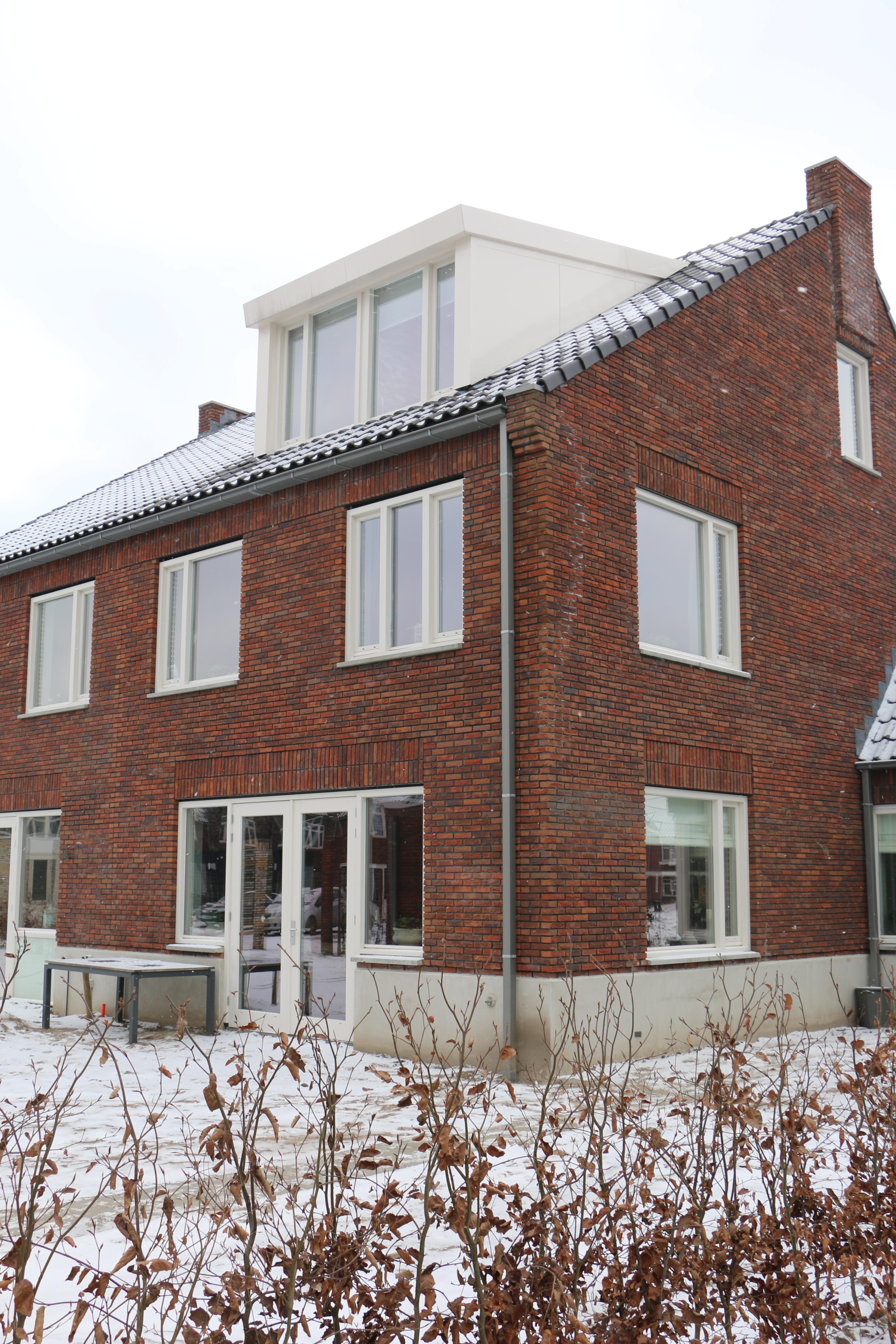

blok 10 dakkapel

dakkapel met brede zijwangen

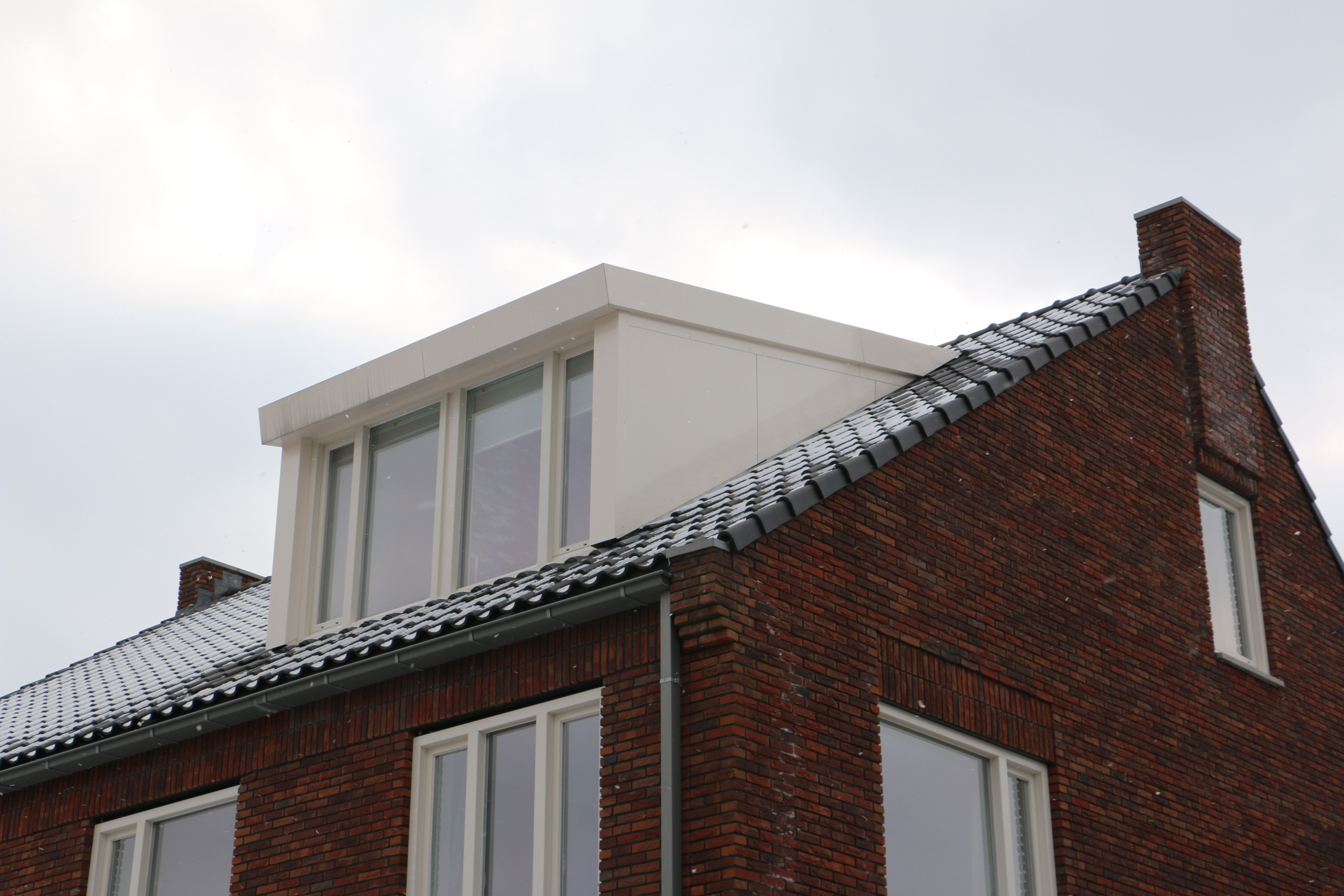

blok 10 dakkapel detail

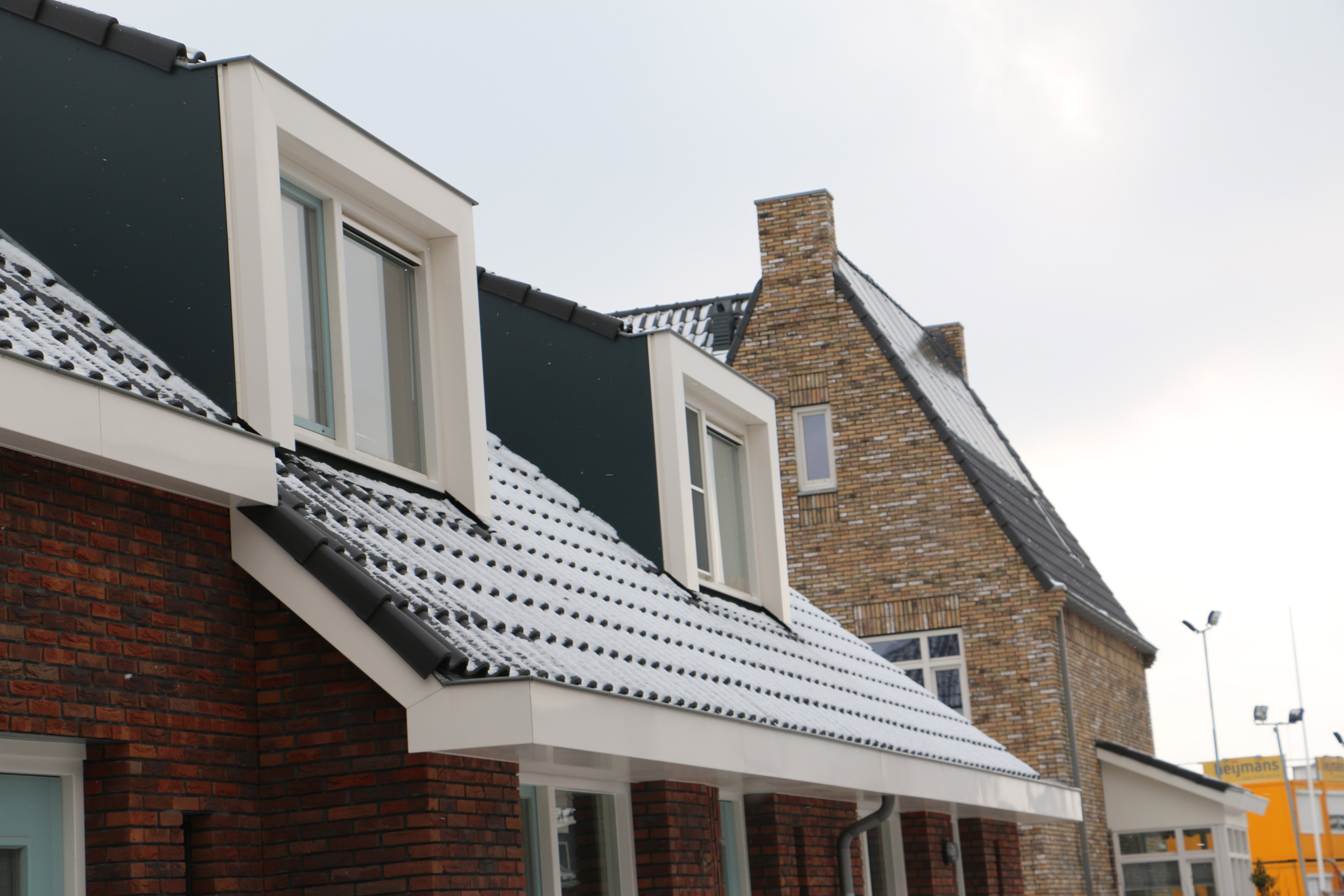

blok 13 dakkapel

De gebruikte schroeven bij de montage zitten zoveel mogelijk op niet zichtbare plekken.Hiervoor hebben wij schroeven in dezelfde kleur als het zetwerk meegeleverd.

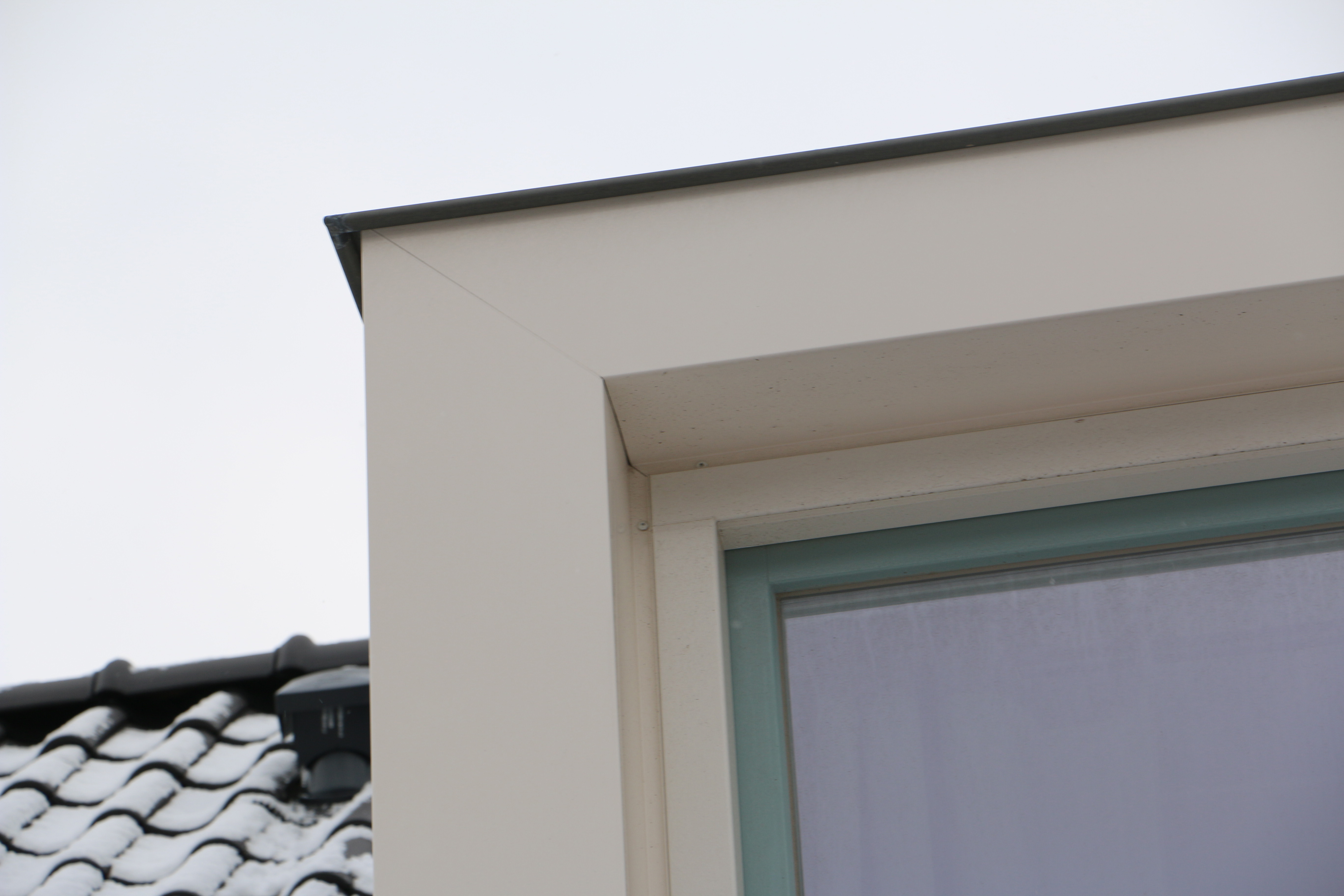

blok 13 dakkapel detail

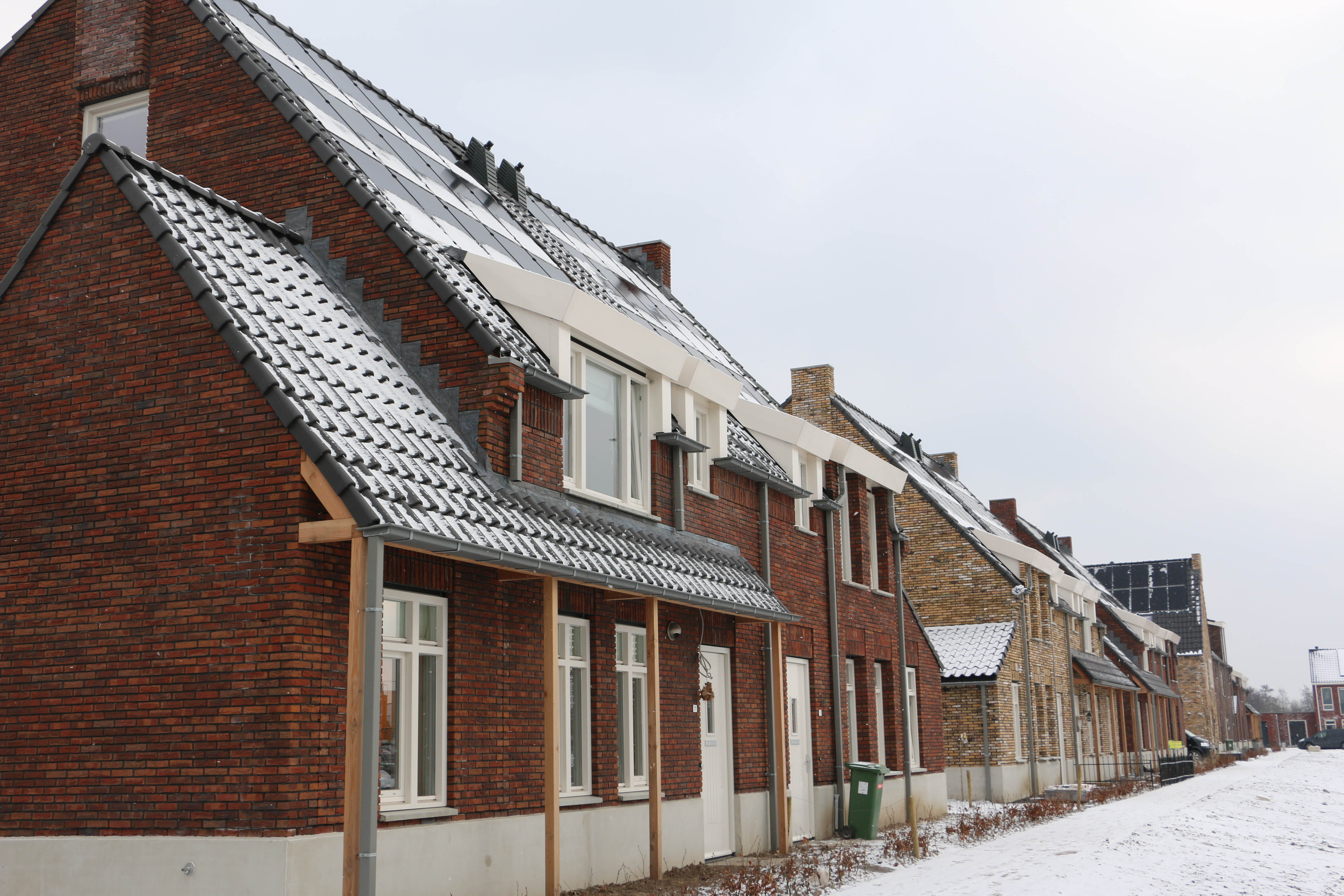

blok 7-9 dakkapel

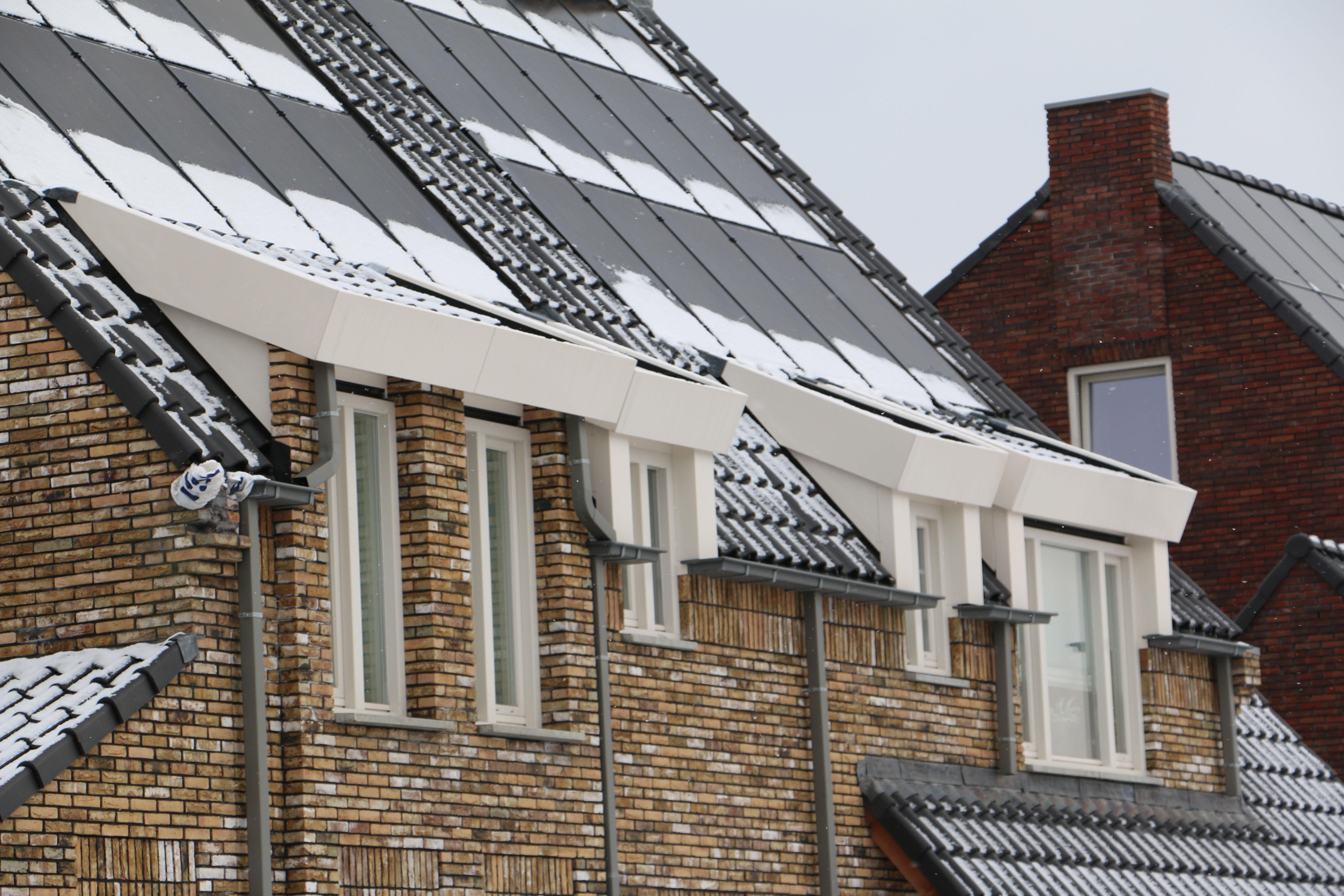

blok 7-9 dakkapel detail 2

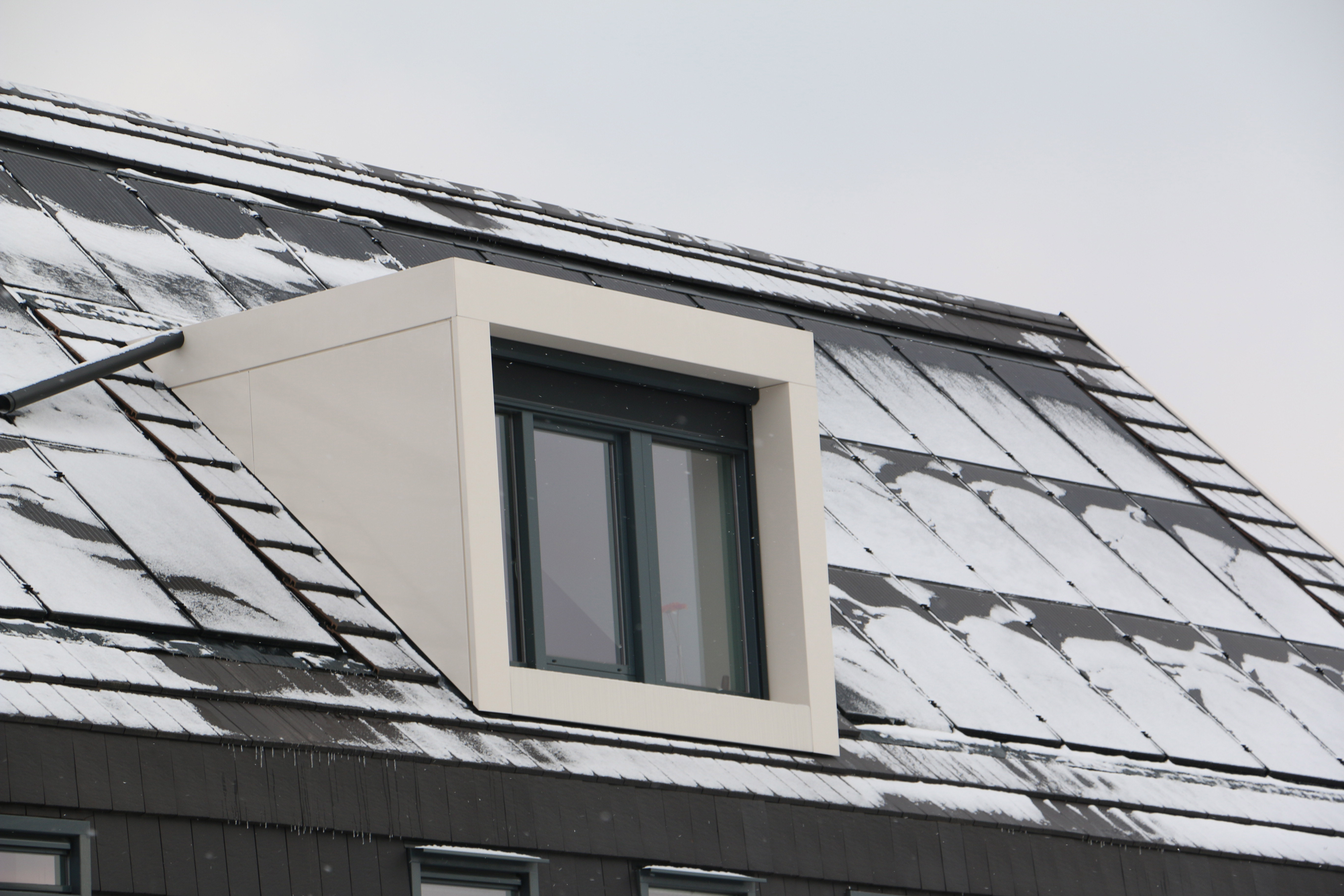

blok 14-15 dakkapel

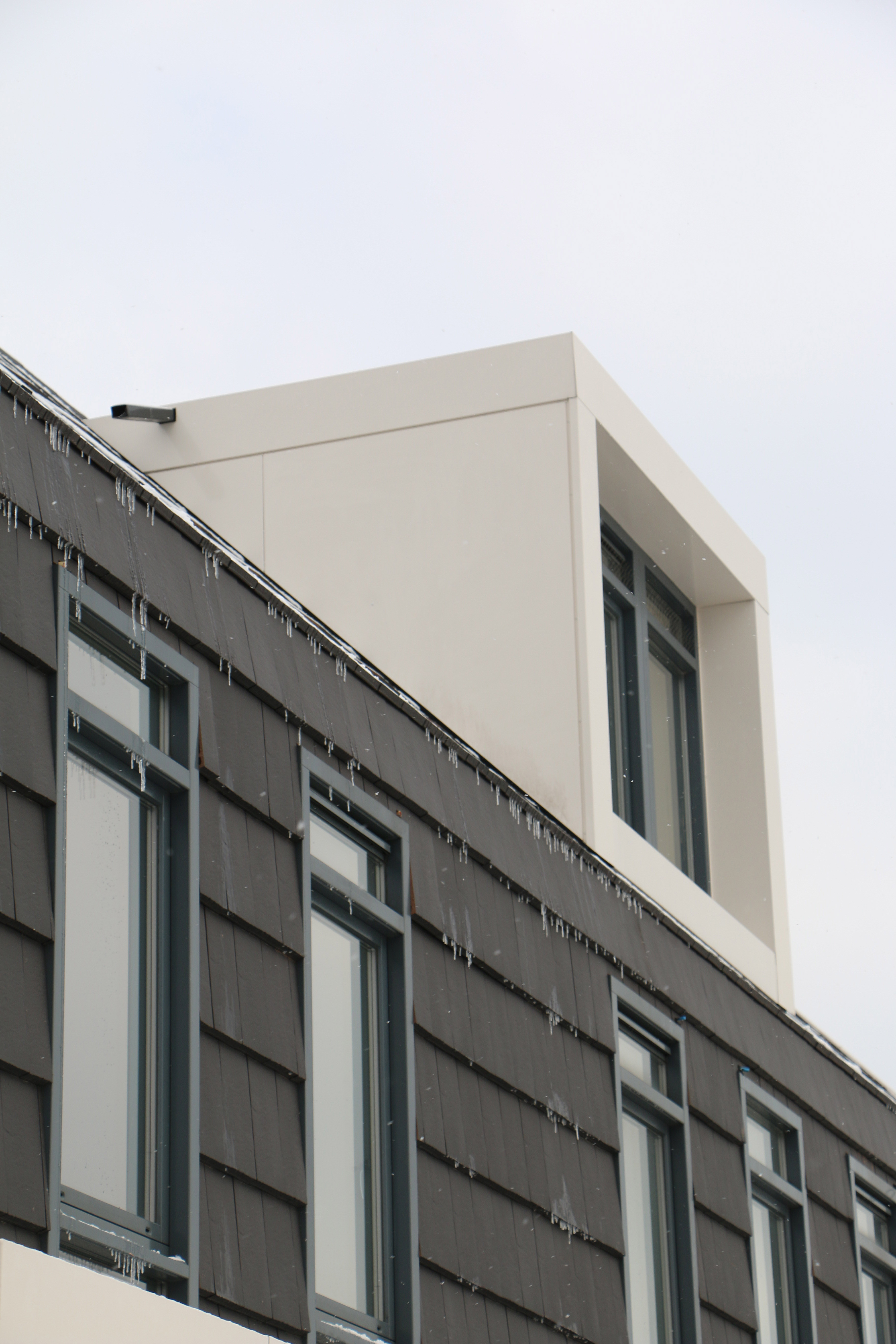

blok 14-15 dakkapel detail

boeiboorden / overstek:

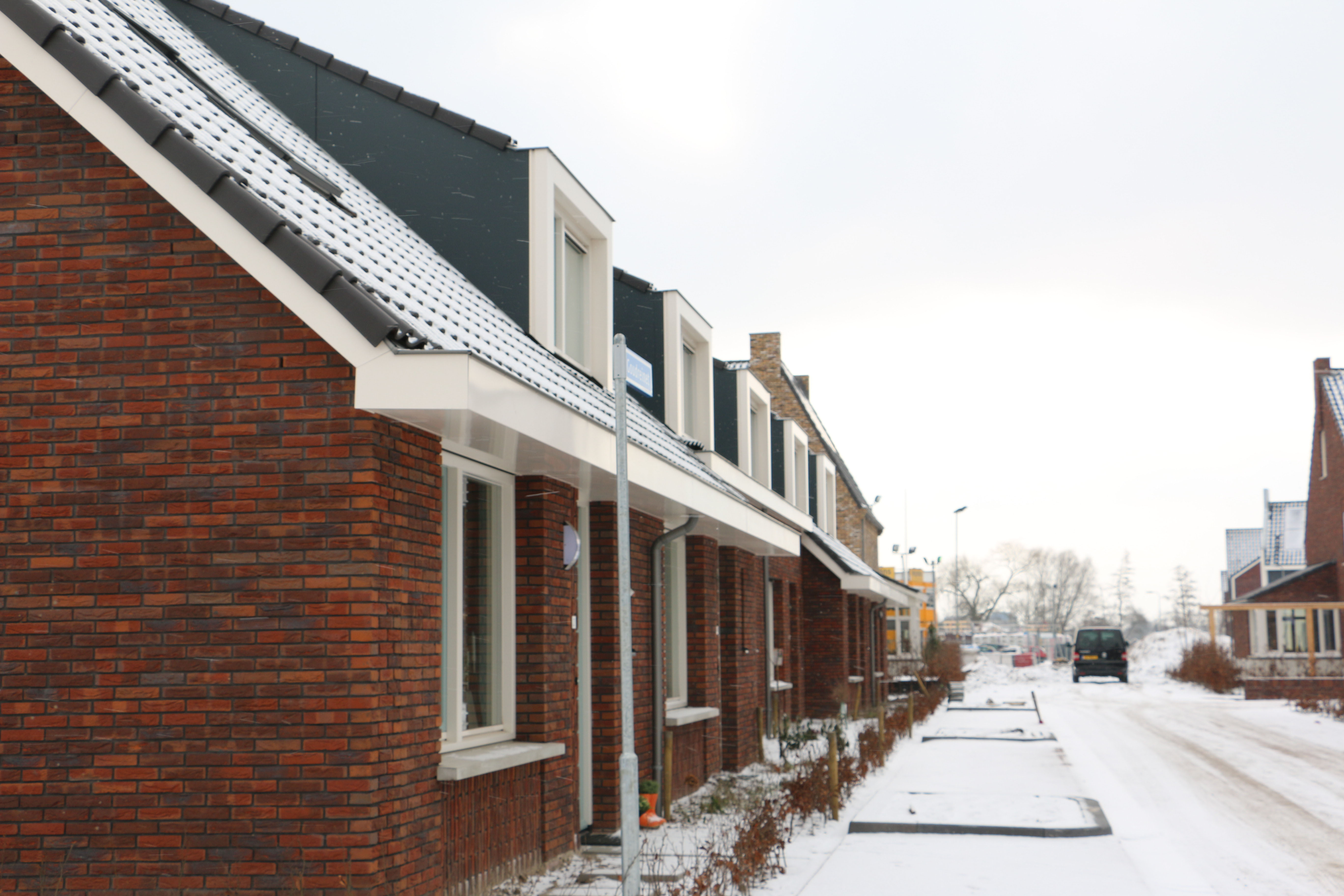

overstek woningen

Dit zetwerk is een combinatie van boeiboorden aan de voorzijde woningen en een overstek aan de onderzijde. De overstek is voorzien van een druprand zodat regenwater aan de voorzijde van de overstek wordt afgevoerd.

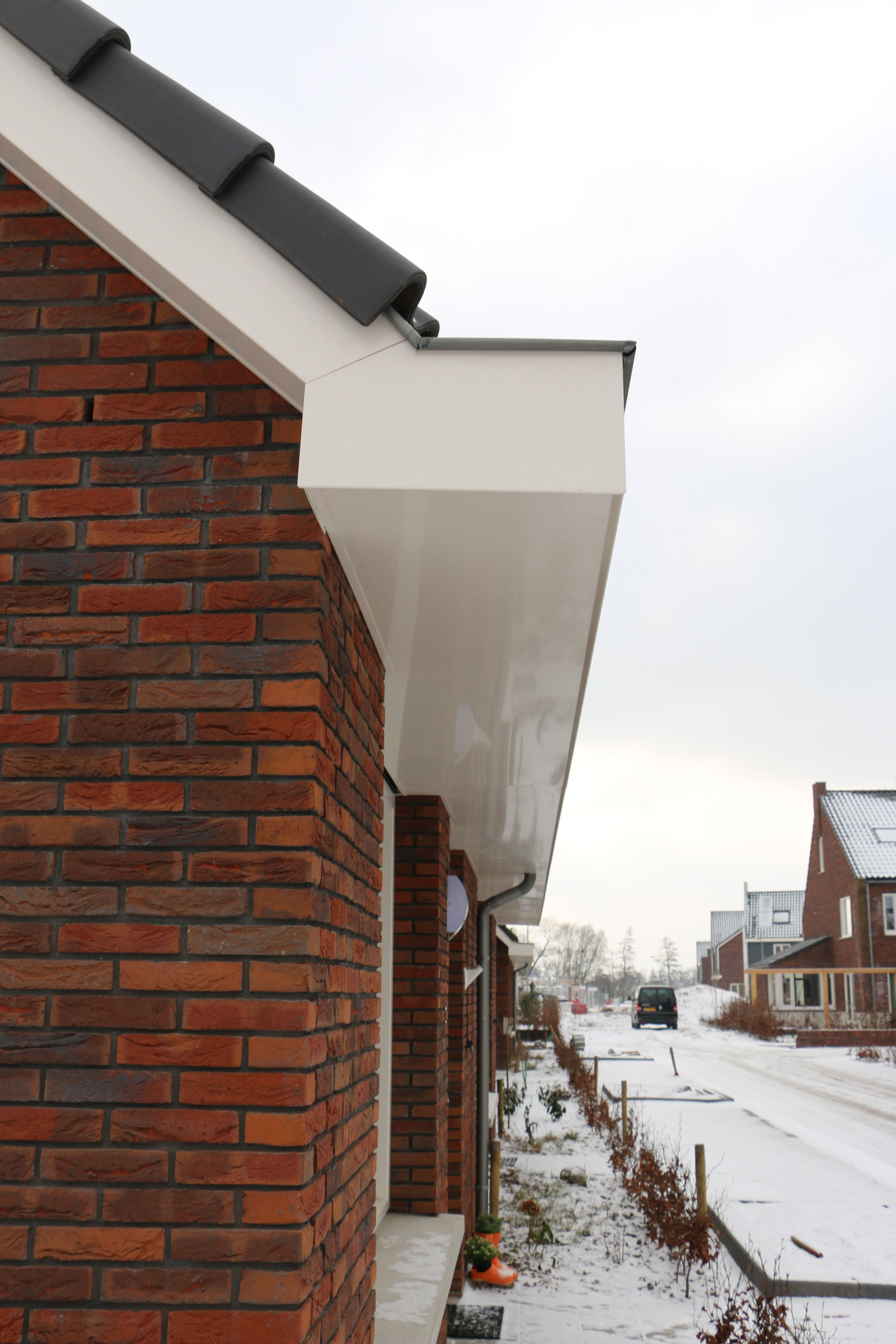

onderzijde overstek woningen

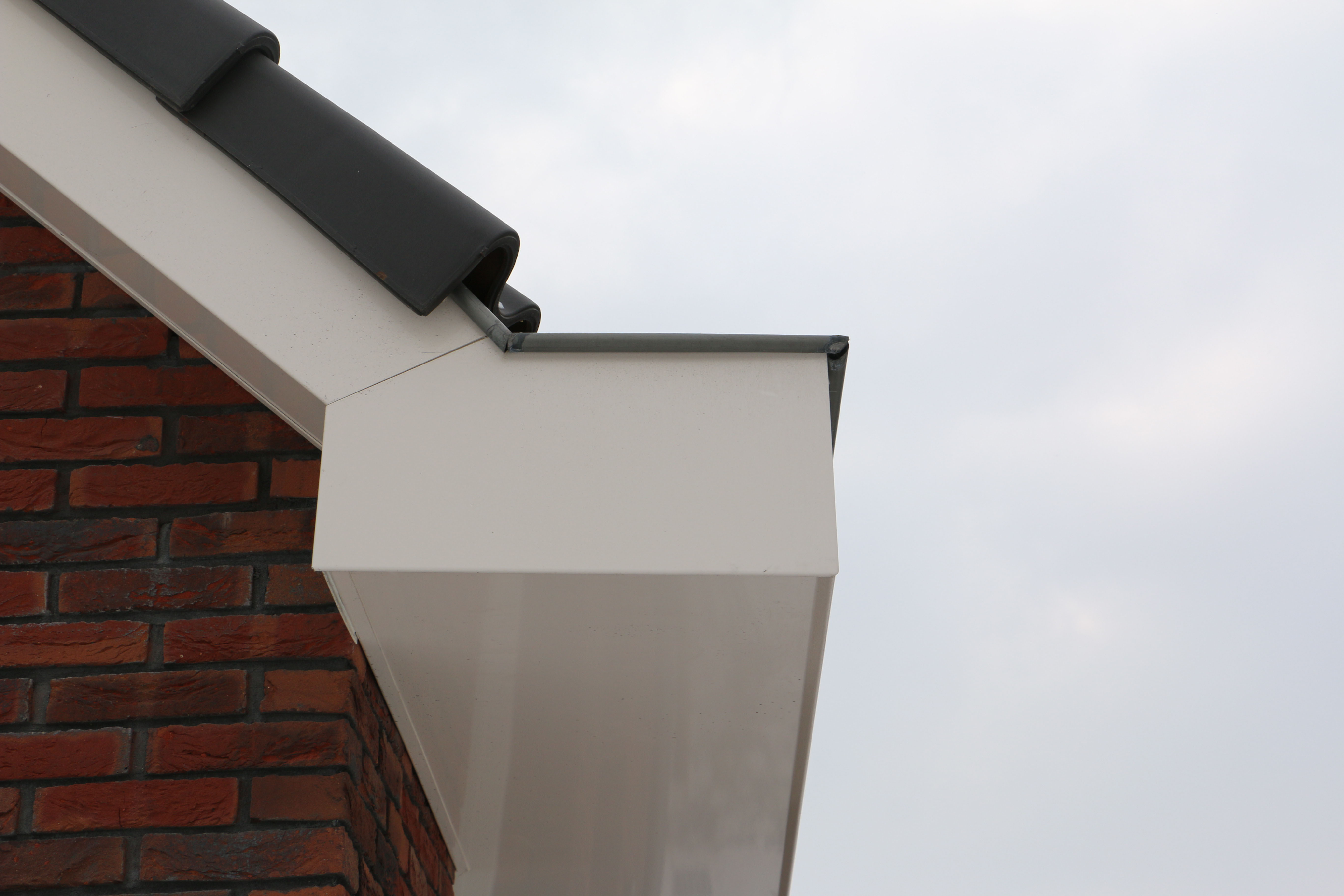

kopschot overstek

Het uiteinde is afgewerkt met een kopschot.

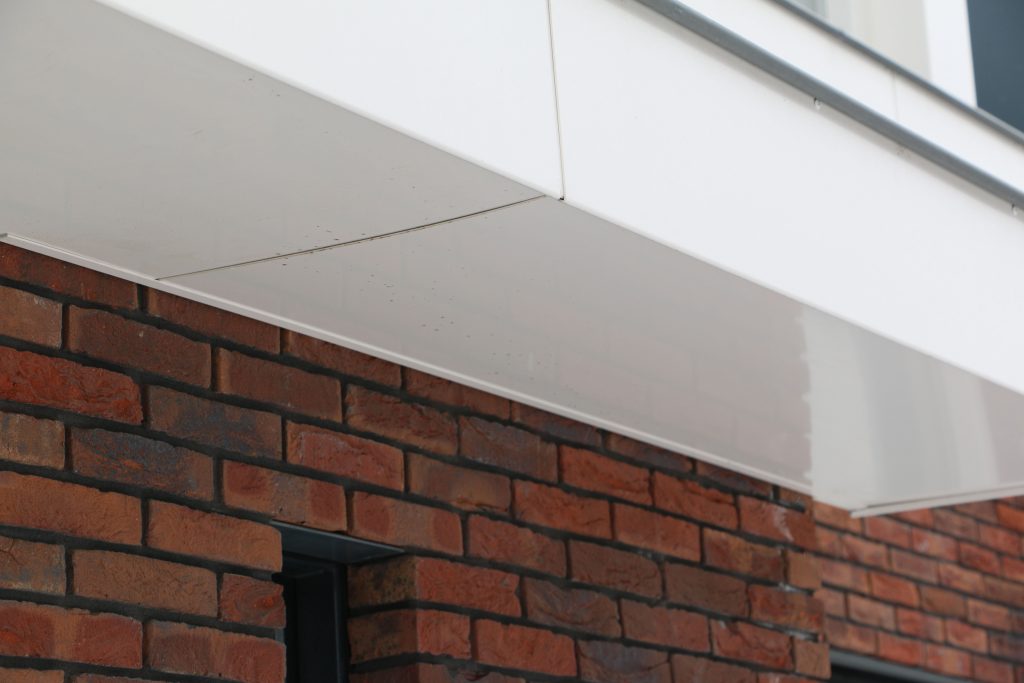

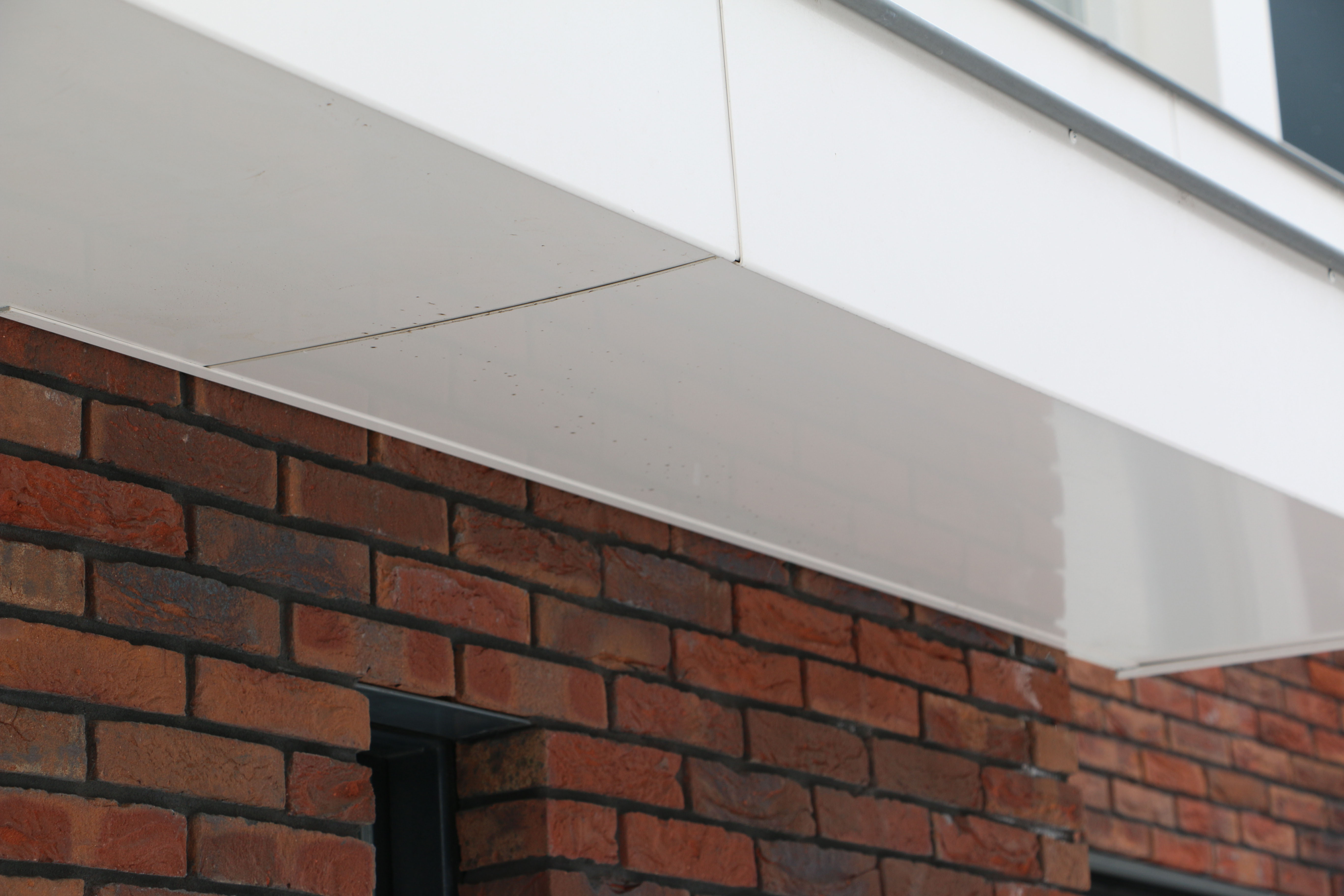

montageprofiel overstek

Voor bevestiging aan de gevelzijde hebben wij op maat gemaakte montageprofielen vervaardigd waarin het zetwerk is geschoven. Hierdoor komen er aan de onderzijde geen schroeven in het zicht. Bovendien worden zo oneffenheden van de bakstenen weggewerkt.
